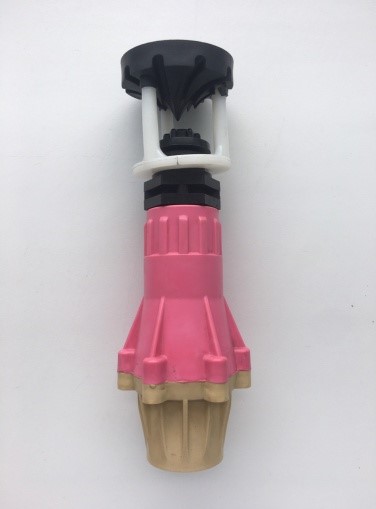

Вобблерная система — это жидкостной редуктор, понижающий и выравнивающий давление, а также распылитель — устройство с эксцентрично посаженными вращающимися оросителями для ирригации рудной кучи (технология кучного выщелачивания), позволяющее оптимально распределять раствор по поверхности.
Система имеет большой срок эксплуатации благодаря тому, что ее компоненты изготавливаются из материалов, обладающих устойчивостью к агрессивным химическим средам и механической прочностью.
- Конструкция включает в себя несколько элементов:
- редуктор (регулятор давления);
- вобблер (распыляющее устройство);
- нозл (калибратор);
- пластмассовый переходник для присоединения к пластиковым и металлическим трубам.
Технические параметры:
| Наименование параметра | Ед.изм. | Значение |
|---|---|---|
| Нормальное рабочее давление вобблера | кг/см2 | От 1.4-1.6 |
| Критическое входное давление редуктора | кг/см2 | 4 |
| Диаметр резьбового соединения системы | мм | 25 |
| Диаметр рассеивания раствора | м | 6 |
| Химическая стойкость | pH | 0.5-14 |
| Высота подъёма раствора, не более | м | 1.8 |
| Нозл (распылительная форсунка) | мм | 2.5 или 3 |
| Рассеивание | Интенсивное мелкокапельное | |
| Используемый для орошения продукт | Вода, цианид натрия, серная кислота |
Редуктор понижает избыточное давление жидкости в системе до 1.4-1.6 кг/см2, тем самым достигается гармоничное распределение давления на всех выходах оросительной сети труб. В свою очередь, вобблер позволяет равномерно распределять раствор по поверхности. Линии с распылителями функционируют при довольно малом рабочем давлении.
Редуктор и вобблер собранные в систему дают отличные результаты по равномерному распределению жидкости по всей орошаемой площади. Такая система позволяет избежать избытка распыляемой жидкости в начале магистрали и явного дефицита в её конце.
